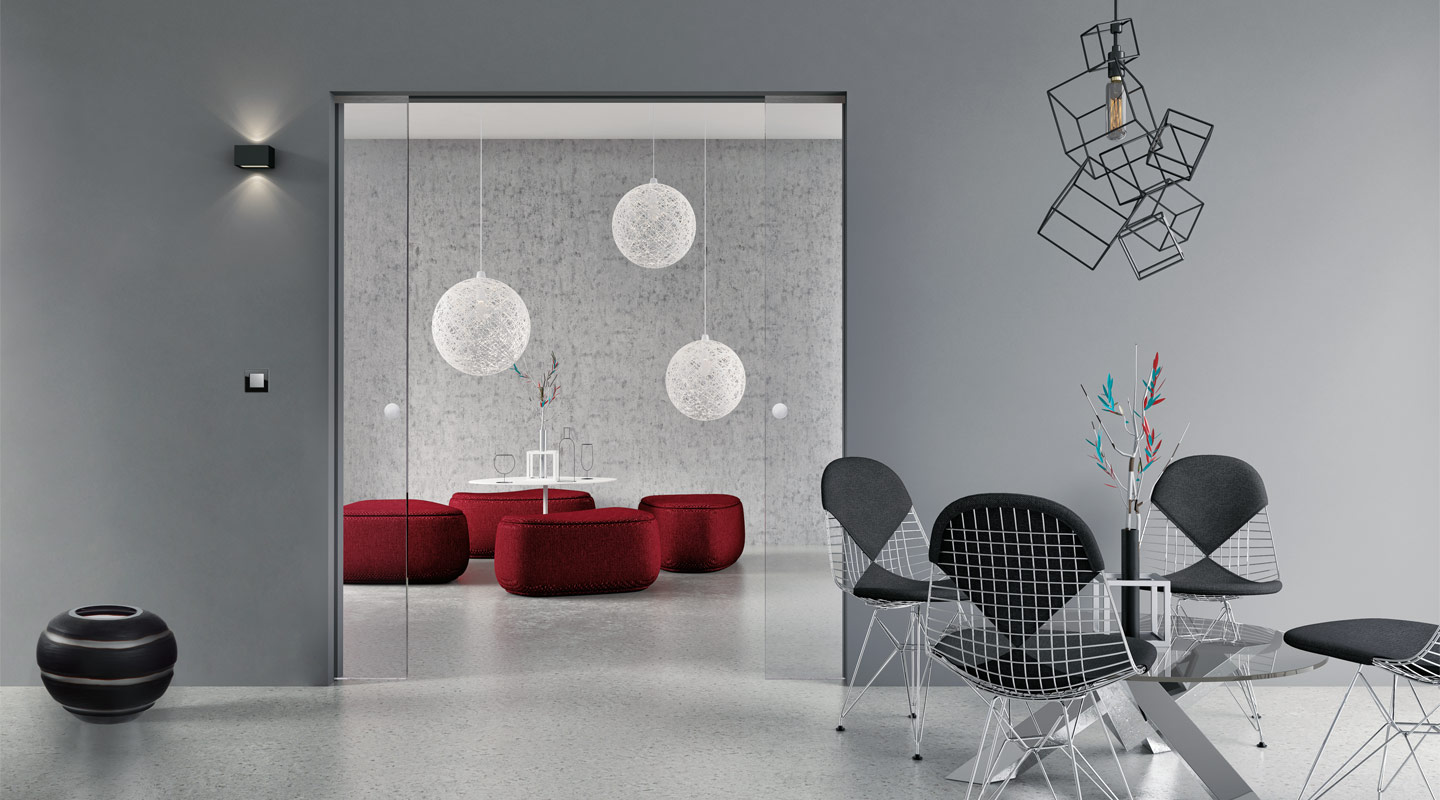

Ob Sie sich für eine elegante, puristische oder die klassische Lösung entscheiden, BELPORT ermöglicht mit dem richtigen Zubehör die Aufnahme von Holztürblättern sowie Ganzglasschiebetüren.

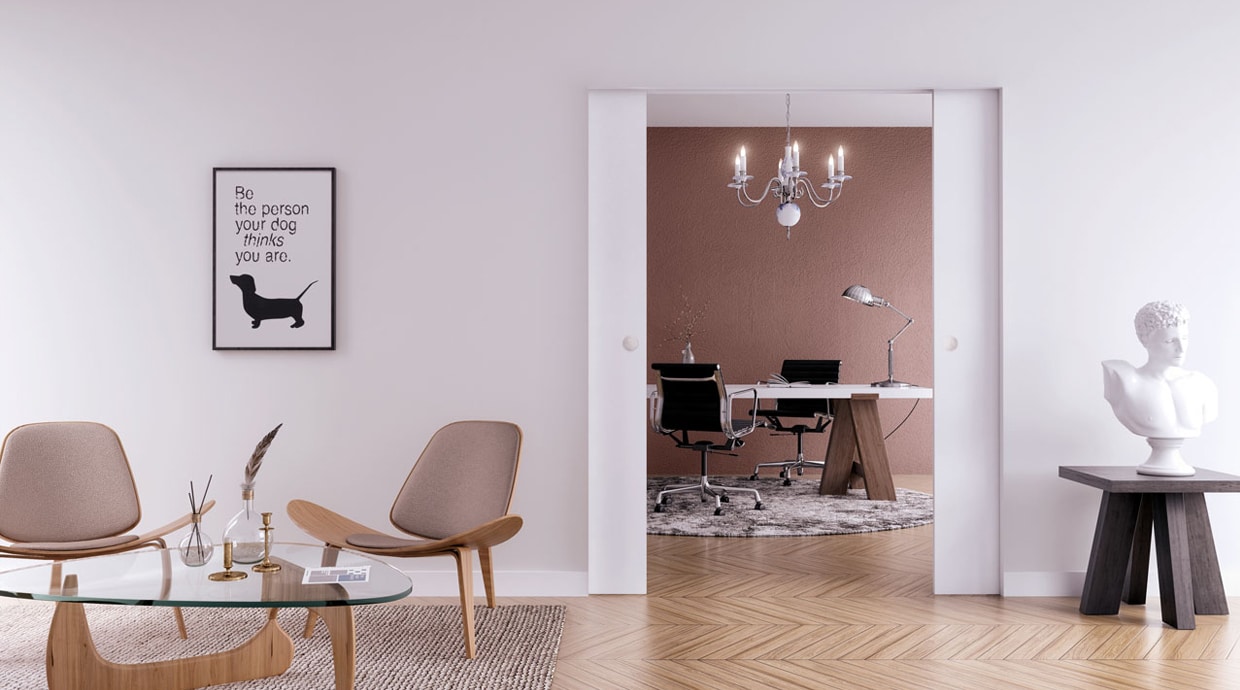

Die zweiteilige Schiebetür läuft wie die einflügelige Schiebetür in der Wand. Bei beiden Varianten kann das Türblatt vollständig in die Wandtasche eingeschoben werden. Vorteil der mehrteiligen Schiebetür ist die große Breite, die mit diesem System verschlossen werden kann, ohne dass der Öffnungsradius einer entsprechend großen Tür frei bleiben muss.
Die Einbauelemente verfügen über einen integrierten Kabelkanal und ermöglichen es, stromführende Elemente – wie Schalter, Leuchten und Sensoren – direkt neben der Tür zu installieren. Bisher war es nicht möglich, direkt neben einer Schiebetür elektrische Komponenten zu verbauen, da die Tür ja hinter der Wand verlief.
Zum Integrieren von elektrischen oder elektronischen Lösungen, die wie gewohnt am Durchgangsbereich angebracht werden sollen, hat WINGBURG eine Installationsebene in die Wandtasche integriert. Der gewohnte Lichtschalter befindet sich also in unmittelbarer Nähe und kann somit intuitiv bedient werden.
AUSSTATTUNGSLINIEN
Schon in der Ausstattungslinie Basis bieten Ihnen WINGBURG-Einbauelemente viele Vorteile gegenüber herkömmlichen Bausatzlösungen oder selbst entworfenen Konstruktionen für in der Wand laufende Schiebetüren.
BASIS
Ein Basis-Set enthält alle notwendigen Komponenten, um eine Schiebetür dauerhaft und komfortabel in eine Massivwand zu integrieren; die Bauteile sind genau auf ein deutsches Standard-Türblattmaß abgestimmt. Es besteht bei der einflügeligen Version aus einer − optional vorkonfektionierten − Wandtasche, einem Anschlagpfosten mit Einlaufprofil und einer selbsttragenden Traverse, inklusive einer jederzeit entnehmbaren Laufschiene. Zudem enthält das Set alles Notwendige für die Montage des Türblattes in das Einbauelement: zwei Laufwagen für ein Türblattgewicht bis 80 kg und zwei jederzeit einstellbare Türstopper, also auch nach Montage des Türblattes.
Der Ausstattungsvariante für Holztürblätter liegt ein Bügelbeschlag bei, der das Türblatt mit den Laufwagen verbindet, sowie eine zentrierende Bodenführung für eine 7 mm breite Nut. Die Variante für Glastürblätter beinhaltet Glastürklemmbeschläge für Einscheiben-Sicherheitsgläser und zwei zentrierende Bodenführungen für 8 und 10 mm. Die Sets für zweiflügelige Schiebetüren enthalten alle Komponenten, um zwei Wandtaschen in die Massivwand zu integrieren.
AVANTGARDE (Ergänzung zur Basis-Ausstattung)
Die Ausstattungslinie Avantgarde ergänzt die Basis-Ausstattung um einen beidseitigen Einzugsdämpfer, der in der Laufschiene vormontiert ist. Er entschleunigt das Türblatt beim Öffnen und zieht es kontrolliert und leise einige Zentimeter bis zur Ruheposition in die Wandtasche ein. Der beidseitige Einzugsdämpfer entschleunigt das Türblatt auch beim Schließen, bevor es am Einlaufprofil seine Ruheposition erreicht. Er dient zugleich als Klemmschutz, weil er das ruckartige Schließen
der Tür verhindert, und sollte deshalb bei keiner Schiebetür fehlen.
Zweiflügelige Sets der Ausstattungslinie Avantgarde verfügen zusätzlich über einen beidseitig gedämpften Synchronlauf. Bewegt man ein Türblatt, so wird diese Bewegung automatisch auch vom zweiten Türblatt nachvollzogen. Der große Vorteil besteht darin, dass nur ein Türblatt bewegt werden muss und beide Türblätter immer die identische Position einnehmen − ästhetisch ein großer Gewinn.
EXKLUSIV (Ergänzung zur Basis-Ausstattung)
Die Ausstattungslinie Exklusiv ergänzt die Basis-Ausstattung um die Funktionalität Push to slide, kombiniert mit einem einseitigen Dämpfer, der das Türblatt beim Schließen entschleunigt und in seine Ruheposition zieht. Beide Zubehöre sind in der Laufschiene vormontiert. Die Funktion Push to slide gibt Türblätter wieder frei, die flächenbündig mit der Zarge in der Wandtasche ruhen. Durch sanften Druck auf die Wange des Türblattes springt dieses einige Zentimeter aus der Wandtasche hervor, sodass der Griff des Türblattes wieder betätigt werden kann.
Die Ausstattungslinie Exklusiv unterstützt die detailreduzierte Optik von Schiebetüren optimal. Die Tür ist nur in geschlossenem Zustand sichtbar, wenn sie ihrer Funktion nachkommt und Räume voneinander trennt. Im geöffneten Zustand erlaubt sie es, die gesamte Durchgangsbreite zu nutzen.
INNOVATION (Ergänzung zur Basis-Ausstattung)
Die Ausstattungslinie Innovation ergänzt die Basis-Ausstattung um Funktionen, die sinnbildlich für die Evolution im Bereich der Schiebetür stehen. Sie eröffnen eine neue Dimension von Funktionalität und Komfort, die das Bild der Schiebetür künftig nachhaltig beeinflussen wird. Über die Markteinführung werden wir Sie zeitnah informieren. Seien Sie gespannt!
TECHNIK
In kürzester Zeit montiert: Die wenigen Rahmenkomponenten des Sets werden nur zusammengesteckt, stärker beanspruchte Stellen verschraubt. Nach rund 15 Minuten ist das Element zum Einbau in die Wand bereit. Das gesamte Element befindet sich in einem handlichen Karton. Er ist leicht zu transportieren und kann liegend oder stehend gelagert werden, was kostbaren Lagerplatz spart.
Einbauelement In kürzester Zeit montiert: Die wenigen Komponenten des Sets werden einfach zusammengesteckt, wenige stärker beanspruchte Stellen werden verschraubt. Nach rund 15 Minuten ist das Element bereit, in die Wand eingebaut zu werden.
Meterrissmarkierung Eine Meterrissmarkierung auf dem Anschlagpfosten erleichtert den Einbau auf der Baustelle.
Verstellbare Türstopper Beide Türstopper sind nachträglich verstellbar, wodurch die Position des Türblattes in der Wandtasche individuell anpassbar ist. Ein flächenbündiges Einschieben des Türblattes ist möglich.
Laufwagen Der Laufwagen zeichnet sich durch seine Laufruhe aus und ist auf eine Lebensdauer von 100.000 Schließzyklen ausgelegt.
Schienentragprofil Das durchgehende Schienentragprofil wird dauerhaft mit der Wandtasche und dem Anschlagpfosten verschraubt. Es verbindet alle Komponenten zu einer tragenden Einheit.
Herausnehmbare Laufschiene Die Laufschiene kann auch nach Fertigstellung der Wand herausgenommen werden. Das ermöglicht eine Wartung ohne Revisionsklappe und die Ergänzung von Zubehör über die gesamte Lebensdauer.

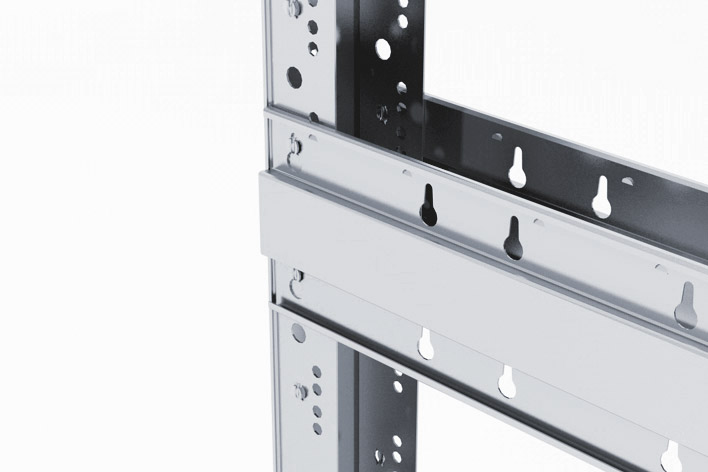

Querprofile Die Querprofile werden durch vier Schlüssellochverbindungen je Profil gesteckt, was die Rechtwinkligkeit des Elements gewährleistet. Die Kontur des Profils trägt zudem positiv zur Eigensteifigkeit der Wandtasche bei.
Einlaufprofile Die Einlaufprofile an der Wandtasche verbinden Widerstandsfähigkeit gegen mechanische Einflüsse mit einer schlanken Optik.

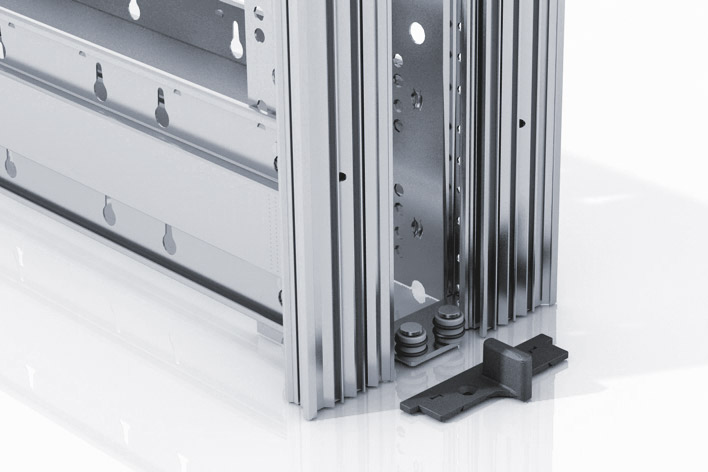

Zentrierte Bodenführung Die Bodenführung für Holz oder Glastüren verhindert das Pendeln des Türblattes im Einbauelement und trägt zu einem noch ruhigeren Lauf der Tür bei.
TECHNISCHE DATEN
Ausstattungsvarianten für Holztürblätter
BELPORT B1T-H
Einbauelement für Schiebetüren in Trockenbauwand, 1-flg., zargenlos, CW75/CW100, für stumpfe Holztürblätter in Standardabmessung bis 80 kg
BELPORT B1TK-H
Einbauelement für Schiebetüren in Trockenbauwand, 1-flg., zargenlos, CW100, Kabelkanal (35-mm-Hohlraumdose), für stumpfe Holztürblätter in Standardabmessung bis 80 kg
BELPORT B2T-H
Einbauelement für Schiebetüren in Trockenbauwand, 2-flg., zargenlos, CW75/CW100, für stumpfe Holztürblätter in Standardabmessung bis 80 kg
BELPORT B2TK-H
Einbauelement für Schiebetüren in Trockenbauwand, 2-flg., zargenlos, CW100, Kabelkanal (35-mm-Hohlraumdose), für stumpfe Holztürblätter in Standardabmessung bis 80 kg
Ausstattungsvarianten für Glastürblätter
BELPORT B1T-G
Einbauelement für Schiebetüren in Trockenbauwand, 1-flg., zargenlos, CW75/CW100, für Glastürblätter ESG
BELPORT B1TK-G
Einbauelement für Schiebetüren in Trockenbauwand, 1-flg., zargenlos, CW100, Kabelkanal (35-mm-Hohlraumdose), für Glastürblätter ESG
BELPORT B2T-G
Einbauelement für Schiebetüren in Trockenbauwand, 2-flg., zargenlos, CW75/CW100, für Glastürblätter ESG
BELPORT B2TK-G
Einbauelement für Schiebetüren in Trockenbauwand, 2-flg., zargenlos, CW100, Kabelkanal (35-mm-Hohlraumdose), für Glastürblätter ESG
ZUBEHÖR
Sonderausstattung Beschlag-Set Holz
BESCHLAG-SET HOLZ für Einbauelemente BELPORT
Das „Beschlag-Set Holz“ für Einbauelemente der BELPORT-Serie beinhaltet alle Bauteile, die für die Aufnahme eines Holztürblattes (Maximalgewicht 80 kg) benötigt werden. Aufgrund der zargenlosen Optik wird der Beschlag in die Tür eingelassen.
Lieferumfang:
Innenliegende Beschläge inkl. Befestigungsmittel zum Verschrauben mit dem Türblatt, M8-Schraube zur Verbindung des Beschlags mit dem Rollwagen in der Laufschiene, zentrierte Türblattführung für eine Standard-Bodennut von 7 mm, Bürstendichtung für das Einlaufprofil (vertikal), Abschlussblende (horizontal), Montageanleitung/Herstellerempfehlungen
Sonderausstattung Beschlag-Set Glas
BESCHLAG-SET GLAS für Einbauelemente BELPORT
Das „Beschlag-Set Glas“ für Einbauelemente der BELPORT-Serie beinhaltet alle Bauteile, die für die Aufnahme eines Glastürblattes in 8/10 mm ESG (Maximalgewicht 80 kg) benötigt werden.
Lieferumfang:
Glasklemmbeschlag, Blende für Glasklemmbeschlag aus gebürstetem Aluminium, zentrierte Glastürblattführung, Bürstendichtung für das Anschlagprofil (vertikal), Kunststoffdichtung für das Einlaufprofil, Montageanleitung/Herstellerempfehlungen
HINWEIS: Beachten Sie bitte das Glasabzugsmaß zur Ermittlung der Glastürblatthöhe.
Sonderausstattung Einzelkomponenten

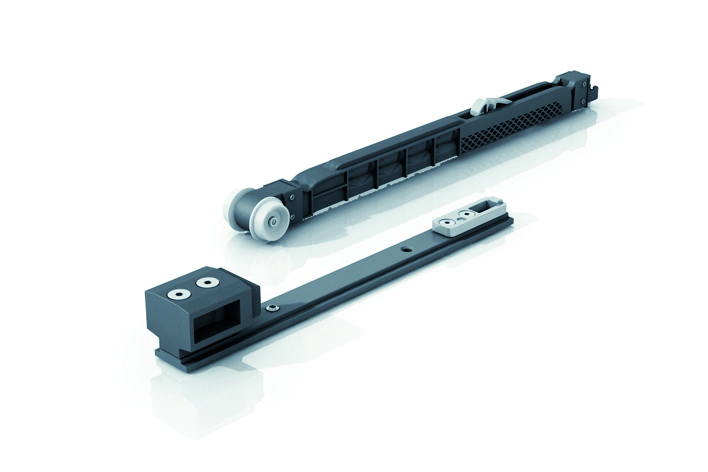

Einzugsdämpfer, einseitig (für Türblätter > 610 mm Breite)
Der einseitige Einzugsdämpfer entschleunigt das Türblatt beim Schließen der Tür und zieht dieses einige Zentimeter bis zur Ruheposition ein. Er übernimmt gleichzeitig die Funktion des Einklemmschutzes.
Hinweis: Standard-Einzugsdämpfer bis 50 kg Türblattgewicht; Auf Anfrage bis 80 kg
Einzugsdämpfer, beidseitig (für Türblätter > 860 mm Breite )
Der beidseitige Einzugsdämpfer besitzt die Funktionalität des einseitigen Einzugsdämpfers. Das Türblatt wird kontrolliert und leise in die Wandtasche und in Richtung Anschlagpfosten geführt.
Hinweis: Standard-Einzugsdämpfer bis 50 kg Türblattgewicht; Auf Anfrage bis 80 kg

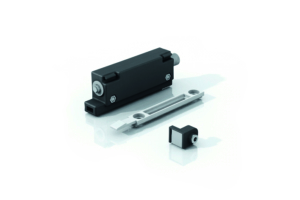

Push to slide
Mit demPush to slide lassen sich Türblätter, die im Durchgang flächenbündig mit der Zarge in der Wandtasche ruhen, wieder freigeben. Durch sanften Druck auf das Türblatt springt dieses einige Zentimeter aus der Wandtasche hervor, sodass der eingelassene Griff des Türblattes wieder betätigt werden kann. Diese Funktion lässt sich mit einem einseitigen Dämpfer kombinieren.
TIPP: Bedenken Sie bei der Wahl des Griffes, dass er zur Einlaufbreite des Elements/der Zarge passen muss.
Synchronlauf (für zweiflügelige Türen)
Der Synchronlauf überträgt die Bewegungen von einem Türblatt auf das zweite Türblatt. Beide Türblätter eines zweiflügligen Elements können mit einer Hand gleichzeitig und synchron bewegt werden. Der Synchronlauf funktioniert in Kombination mit Holz- und Glastüren. Serienmäßig sind einseitige Einzugdämpfer im Lieferumfang enthalten.
HINWEIS: Für Breiten je Türblatt von 1235 mm
